CONMUTADOR 3P 3 POS.100A.D2 A-6317100

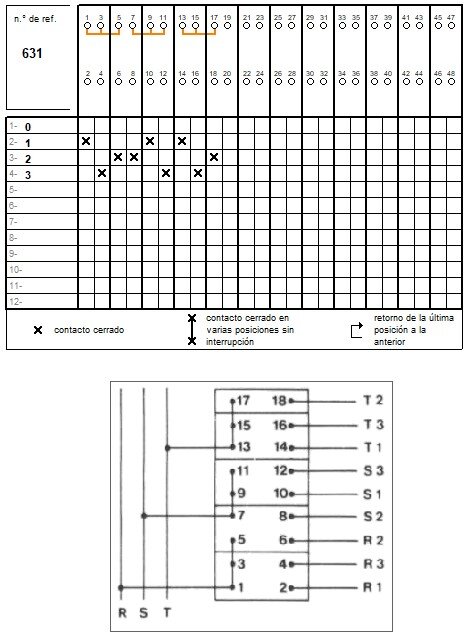

CONMUTADOR 3P 3 POS.100A.D2Conmutador de levas , IP20 con carátula 0-1-2-3 color gris 64x64 para fijación panel. 3 polo 100A.Tamaño D2. Mando ergonómico de montaje rápido sin tornillos. Conexionado con bornes de jaula para cable 16-50 mm². Compatible con múltiples accesorios de la serie A5.
| Código | 009A-6317100 |
| EAN | 8430892105491 |
Dimensiones
Datos logísticos
| Código arancelario | 85365080 |
| Código Etim | EC002611 |
| Unidades embalaje | 1 |
Datos técnicos
| Nr. Polos | 3 |
| Intensidad de empleo (Ie) | 100 |
| Intensidad térmica al aire (Ith) | 100 A |
| Sección de cable (AWG) | 16 - 1 |
| Cable flexible | 16 - 50 mm2 |
| Par de apriete | 3,5 Nm |
| Tornillos de conexión | M8 |
| Terminal |  |
| Calibre máx. de fusible gG/aM | 100/100 A (415 V) 100/100 A (500 V) |
| Intensidad eficaz de cortocircuito (Icc) | 8 kA (415 V) 8 kA (500 V) |
| Tensión de aislamiento (V~) | 690 |
| Tensión de aislamiento (V...) | 600 |
| Cargas resistivas AC-21A | 30 kW (3x230 V) 55 kW (3x415 V) 75 kW (3x500 V) |
| Cargas mixtas AC-22A | 30 kW (3x230 V) 55 kW (3x415 V) 55 kW (3x500 V) |
| Carga de motores AC-23A | 18,5 kW (3x230 V) 30 kW (3x415 V) 37 kW (3x500 V) |
| UL 508 Manual motor controller | 10 hp 1-fase (110-120 V) 15 hp 1-fase (220-240 V) 25 hp 3-fase (220-240 V) 30 hp 3-fase (380-415 V) 40 hp 3-fase (440-480 V) 50 hp 3-fase (550-600 V) |
| Norma | IEC 60947-3 UL 508 |
| Tipo de mando | Directo |
