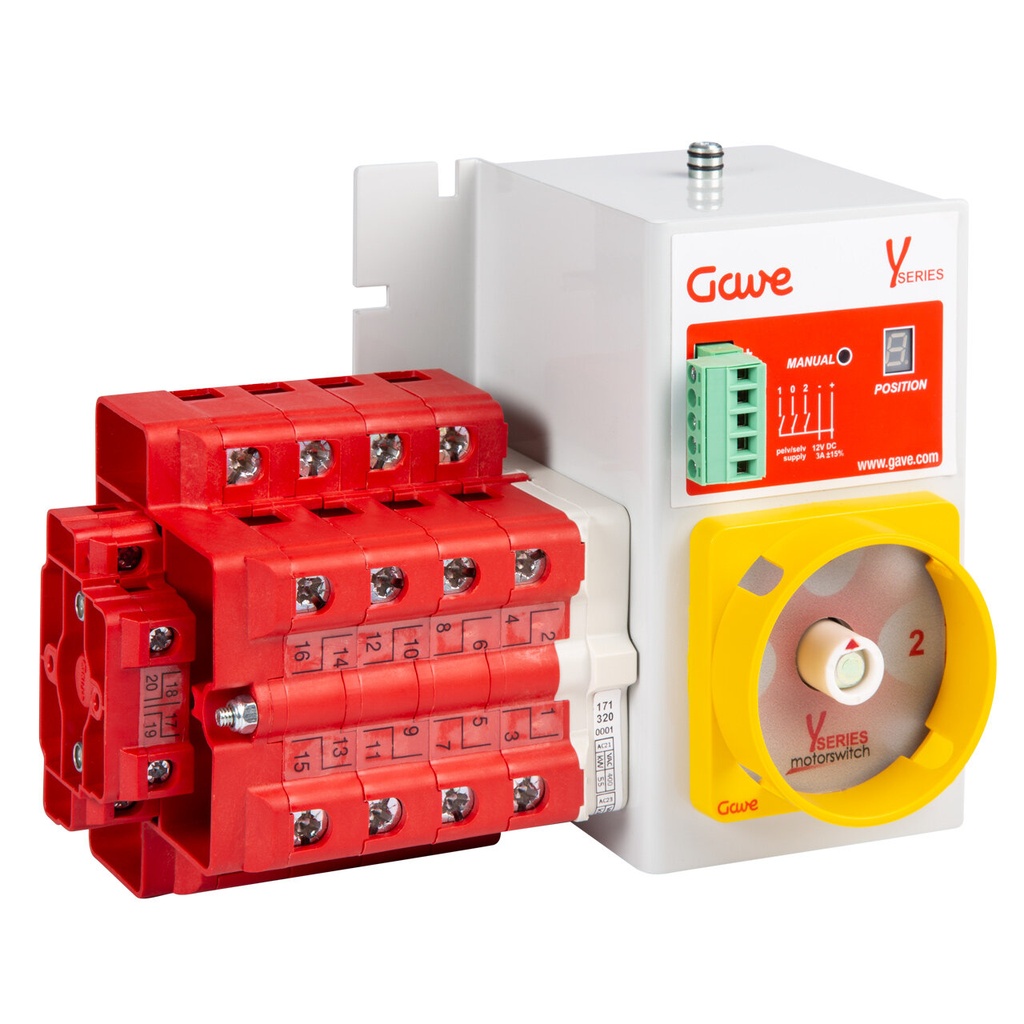

CONMUTADOR MOTORIZADO ENTRADA SUPERIOR 1-0-2 4P 100A. 12V DC GAVE
CONMUTADOR MOTORIZADO ENTRADA SUPERIOR 1-0-2 4P 100A. 12V DC GAVE
Conmutador motorizado 1-0-2 de 4 polos 100A con alimentación 12Vdc del bloque motor. Las entradas de alimentación se conectan por la parte superior de conmutador y la salida a carga se conecta en la parte inferior. Tamaño D2 dimensiones 147x195x113, incluye contacto auxiliar de 12A. Fijación fondo armario. Integrados los puentes interiores, el interbloqueo mecánico y el eléctrico. Operación local manual de emergencia, incluye mando extraible y bloqueable por candado. Display de posición del conmutador y contador de operaciones. Lógica de control por impulsos. Protección contra fallo de tensión a la alimentación del bloque motor. Conexionado por bornes de jaula para cables de 16-50mm2.
| Código | 007YL5637101 |
| EAN | 8430892213721 |
Dimensiones
Datos logísticos
| Código arancelario | 85365080 |
| Código Etim | EC000216 |
Datos técnicos
| Nr. Polos | 4 |
| Tensión de aislamiento / frecuencia | 690 V / 50 Hz |
| Intensidad de empleo (Ie) | 100 A |
| Intensidad térmica al aire (Ith) | 100 A |
| Sección del conductor | 16-50 mm2 |
| Par de apriete | 3,5 Nm |
| Tornillos de conexión | M8 |
| Terminal |  |
| Intensidad eficaz de cortocircuito (Icc) | 8 kA (415V) 8 kA (500V) |
| Carga de motores AC-23A | 18,5 kW (3x230 V) 30 kW (3x415 V) 37 kW (3x500 V) |
| Consumo punta | 2,5 A |
| Consumo nominal | 40 mA |
| Peso | 2250 gr |
| Tensión de alimentación (V DC) | 12 V +15% |
| Icw100ms | 8 kA |
| Norma | IEC 60947-3 |
| Y5 Tipo | 56 |
| Alimentación | 12V DC |
